ZOFITHERM HZ hmoždinka do zdiva s krytkou pro šroubovací objímky svodu - SVĚTLE ŠEDÁ 7035

Kotvící hmoždinka s krytkou pro kotvení šroubovacích objímek dešťových svodů do zdiva

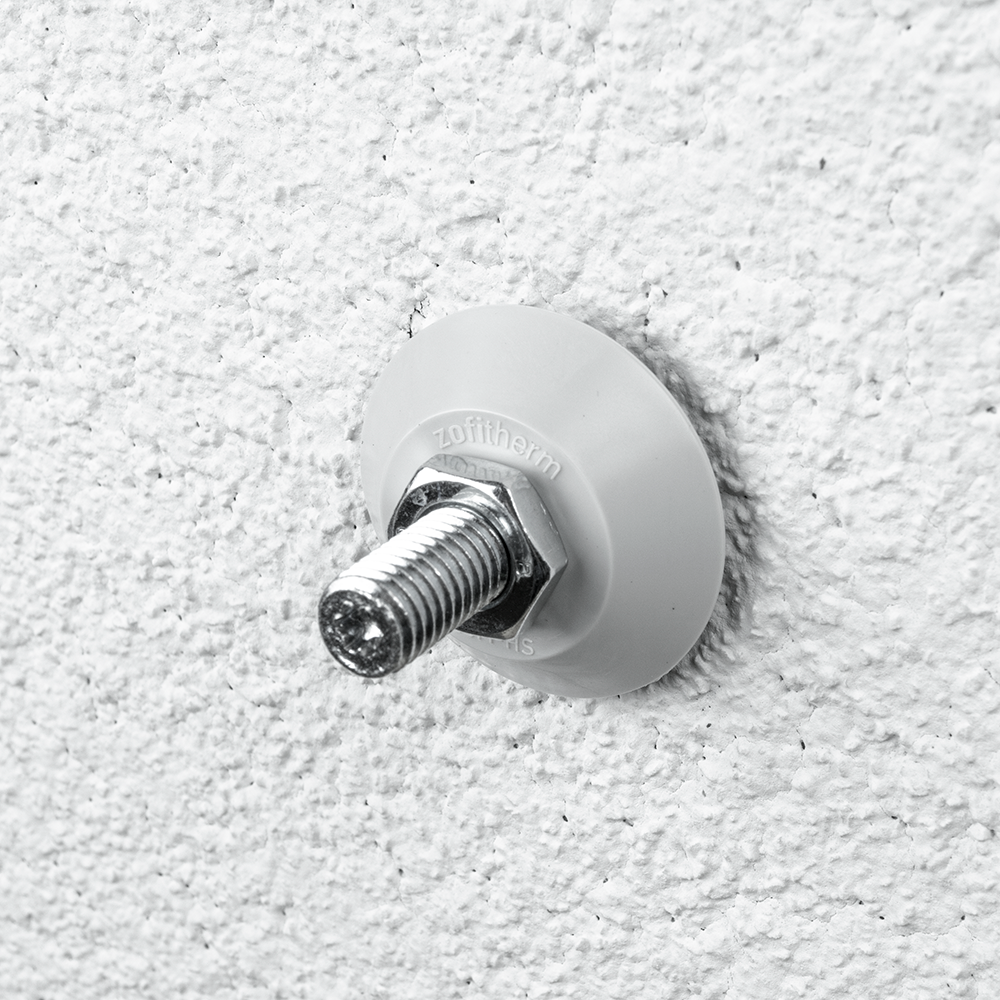

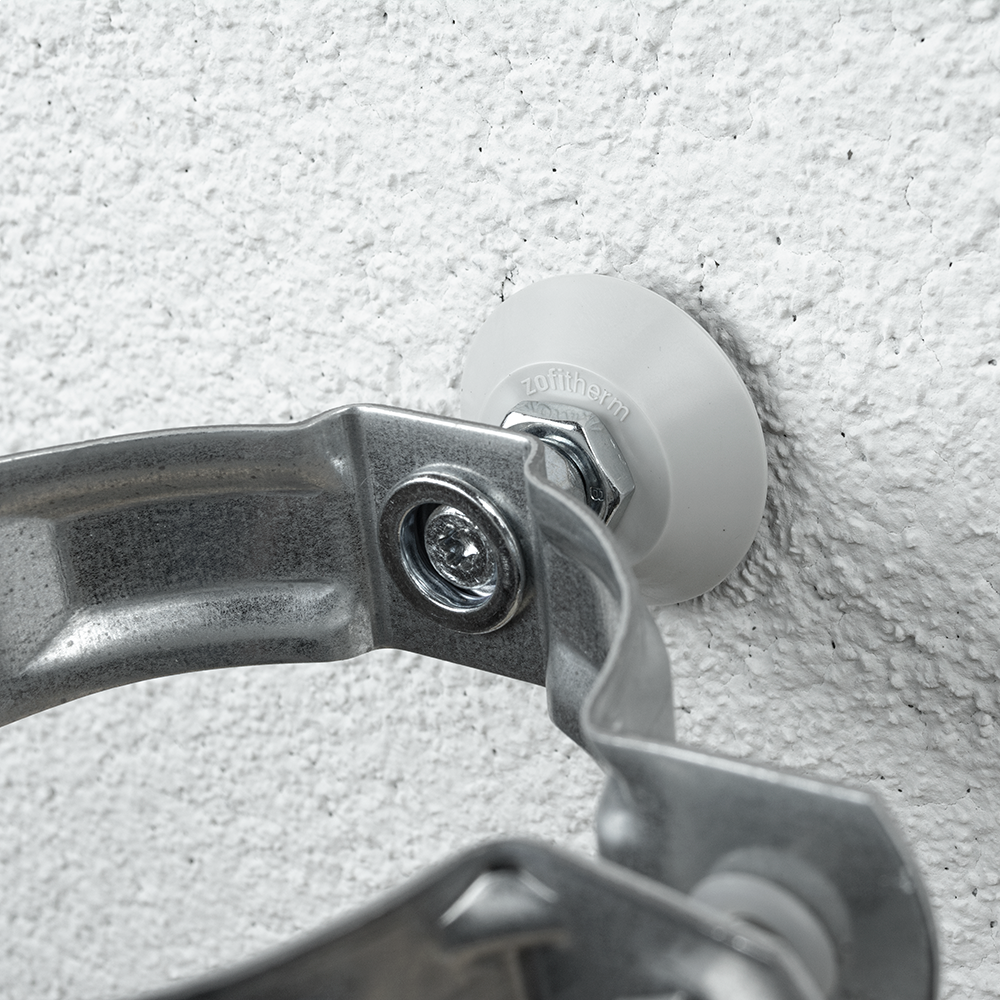

ZOFITHERM HZ hmoždinka je elegantní a funkční způsob uchycení šroubovacích objímek dešťových svodů do všech typů zdiva a jádrových omítek. Součástí hmoždinky je krytka, která 100% zakrývá a těsní napojení hmoždinky na omítku a výsledný spoj je funkční a detail esteticky dokonalý.

Použití

Hmoždinka ZOFITHERM HZ je vhodná do stavebních materiálů: A, B, C, D, E: beton, cihla plná pálená, plné vápenopískové cihly, dutinové panely z lehčeného betonu, svisle děrované cihly, děrované vápenopískové cihly, pórobeton, lehčený beton.Kotvení dešťových svodů do kontaktního zateplovacího systému bez tepelného mostu

• Uchycení objímky: šroub na matice M10
• Přímá montáž do zdiva
• Rychlá a jednoduchá montáž
• Kotevní hloubka: 80 mm



Materiál a odstíny

HZ hmoždinka je vyrobena z kvalitního a vysoce odolného nylonu v kombinaci s ocelovým šroubem.

Plastová krycí podložka 40 mm je UV stabilní a dodáváme ji v 5-ti nejčastěji používaných RAL odstínech střešních svodů.

BÍLÁ RAL 9010 | SVĚTLE ŠEDÁ RAL 7035 | ATRACIT RAL 7016 | ČERNÁ RAL 9005 | HNĚDÁ RAL 8017



Postup montáže

Hmoždinka HZ je určená k přímemu uchycení do ZDIVA do převrtaného otvoru o průměru ø 14 mm. Kompletní postup uvádíme v přiloženém PDF souboru.

MONTÁŽNÍ NÁVOD DO ZDIVA

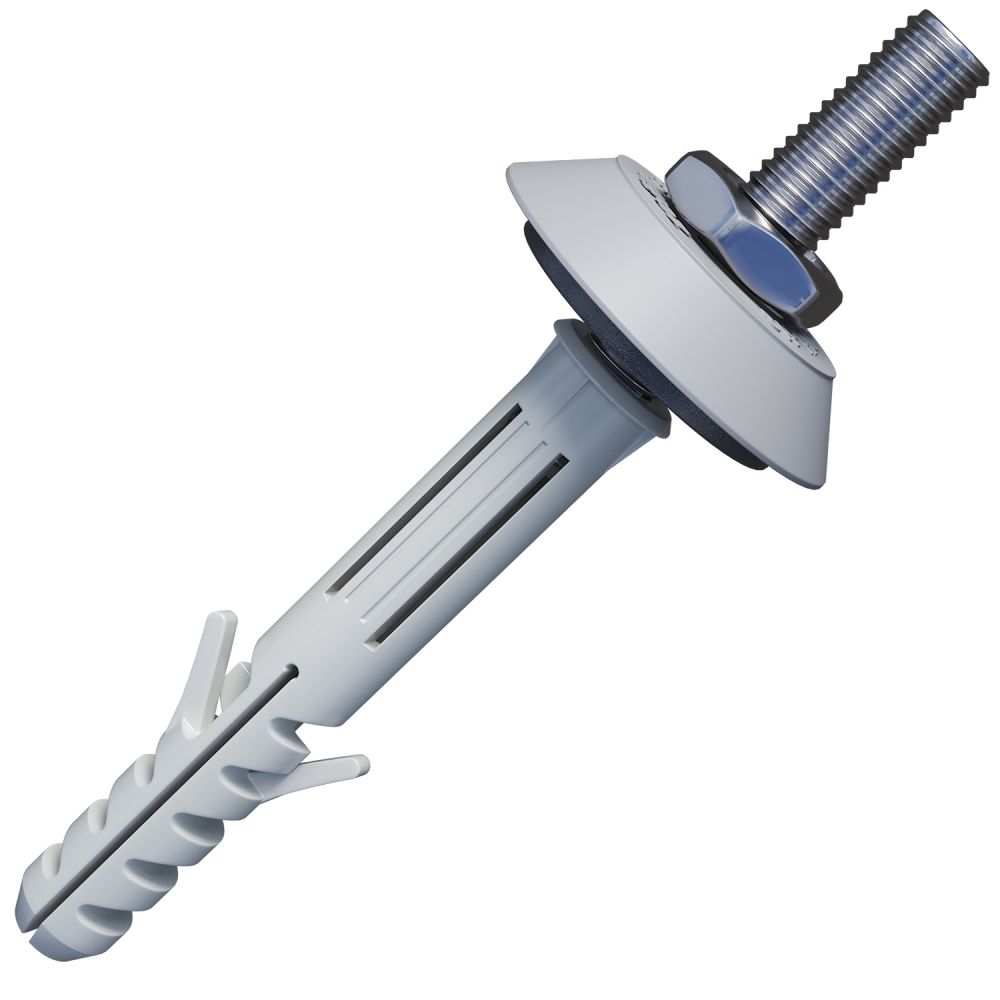

Materiál

1. Hmoždinka do zdiva: Nylon polyamid PA6
2. Šroub: Ocel 4.6 podle DIN EN ISO 898-1
3. Pěnová podložka: XPE - expandovaný polyetylen
4. Krytka: HDPE - Vysokohustotní polyetylen *
5. Matice nízka M10: DIN 439, zinek bílý

*Odolný vůči povětrnostním vlivům a teplotě v rozsahu od –35 °C do 90 °C



Technické údaje

• Rozměr hmoždinky: 14×80 mm
• Kotevní hloubka: 80 mm
• Průměr vrtáku: 14 mm
• Kombišroub: 10×120 mm
• Průměr krytky: 40 mm
• Pohon: BIT TORX T25
• Připojovací závit: M10
• Délka závitové části: 35-40 mm
• Vzdálenost objímky od fasády: 35-40 mm
• Počet ks v balení: 50 ks





Dokumenty ke stažení

TECHNICKÝ LIST

MONTÁŽNÍ NÁVOD

PROHLÁŠENÍ VÝROBCE
