ZOFITHERM HS hmoždinka do izolace s krytkou pro šroubovací objímky svodu - HNĚDÁ 8017

Kotvící hmoždinka s krytkou pro kotvení šroubovacích objímek dešťových svodů do zateplené fasády bez tepelných mostů.

ZOFITHERM HS hmoždinka zajistí elegantní a funkční způsob uchycení šroubovacích objímek dešťových svodů do zateplené fasády. ZOFITHERM HS eliminuje nežádoucí tepelný most, spolehlivě nahrazuje objímku svodu s kovovým trnem a zajišťuje pevné spojení s fasádním tepelným izolantem, nenarušuje funkčnost fasádního zateplovacího systému.

Použití

ZOFITHERM HS je vhodná pro kotvení do všech typů fasádních tepelně izolačních materiálů (EPS, XPS, PUR, PIR, MW podélné vlákno, EPS soklové desky) na kterých je aplikovaná výztužná armovací vrstva.

• Kotvení dešťových svodů do kontaktního zateplovacího systému bez tepelného mostu
• Uchycení objímky: šroub na matice M10
• Přímá montáž do polystyrenu bez předvrtání
• Možnost montáže po nanesení finální omítky
• Rychlá a jednoduchá montáž
• Nosnost kotvy až 8kg
• Délka hmoždinky: 10 cm
• Minimální tloušťka izolace, do které lze hmoždinku použít je 10 cm

Materiál a odstíny

HS hmoždinka je vyrobena z kvalitního a vysoce odolného nylonu v kombinaci s ocelovým šroubem.

Plastová krycí podložka 40 mm je UV stabilní a dodáváme ji v 5-ti nejčastěji používaných RAL odstínech střešních svodů.

BÍLÁ RAL 9010 | SVĚTLE ŠEDÁ RAL 7035 | ATRACIT RAL 7016 | ČERNÁ RAL 9005 | HNĚDÁ RAL 8017

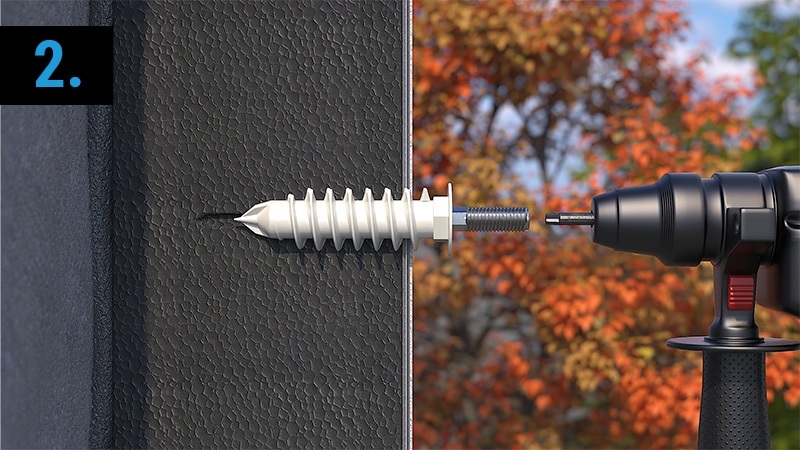

Postup montáže

Hmoždinka ZOFITHERM HS je vhodná pro kotvení svodů do zateplené fasady bez použití speciálního nářadí. Na našroubovanou hmoždinku se jednoduše našroubuje objímka svodu s maticí M10.

Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFI HTI95 hmoždinky aplikovat lepící pěnu ZOFITHERM PROFI PU-FIX.



MONTÁŽNÍ NÁVOD DO ZATEPLENÍ





Materiál

1. Hmoždinka do izolantu: Nylon polyamid PA6
2. Šroub: Ocel 4.6 podle DIN EN ISO 898-1
3. Pěnová podložka: XPE - expandovaný polyetylen
4. Krytka: HDPE - Vysokohustotní polyetylen *
5. Matice nízka M10: DIN 439, zinek bílý

*Odolný vůči povětrnostním vlivům a teplotě v rozsahu od –35 °C do 90 °C





Technické údaje

• Délka hmoždinky: 95 mm
• Min. hloubka zašroubování: 95 mm
• Průměr krytky: 40 mm
• Pohon: BIT TORX T25
• Připojovací závit: M10
• Matice: M10
• Délka závitové části: 35 mm
• Vzdálenost objímky od fasády: 35 mm
• Počet ks v balení: 50 ks (prodáváme na ks)





Dokumenty ke stažení

TECHNICKÝ LIST

MONTÁŽNÍ NÁVOD

PROHLÁŠENÍ VÝROBCE
